Selo mecânico fole metalico

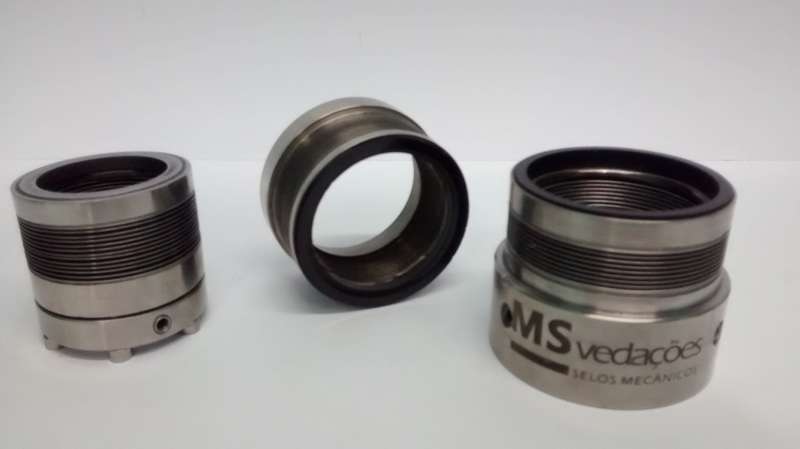

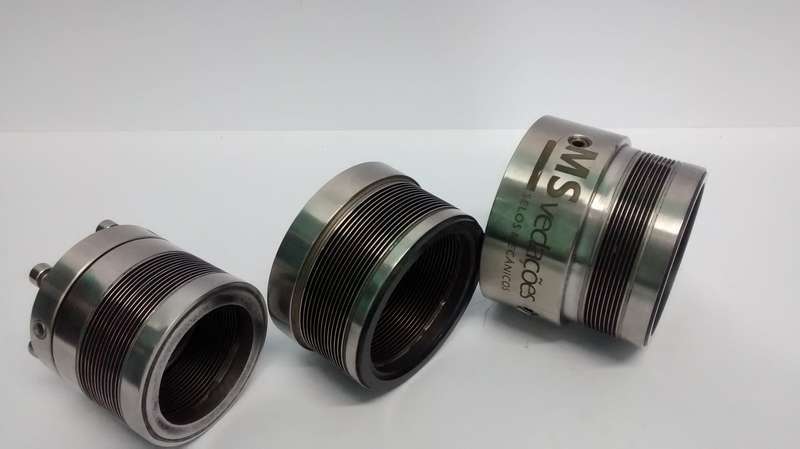

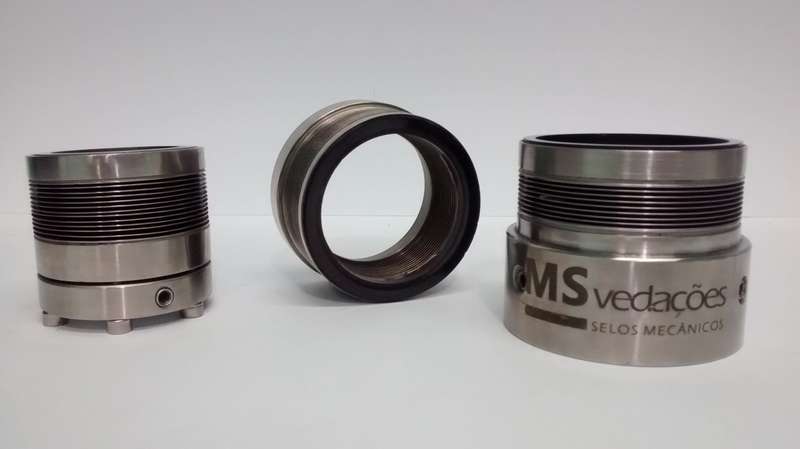

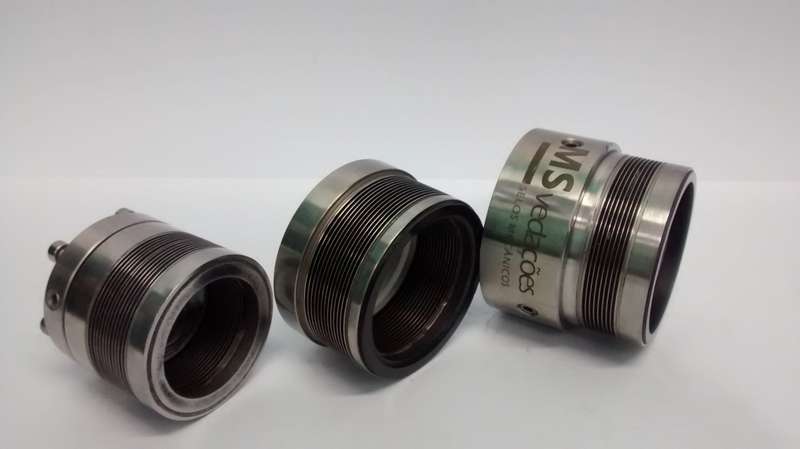

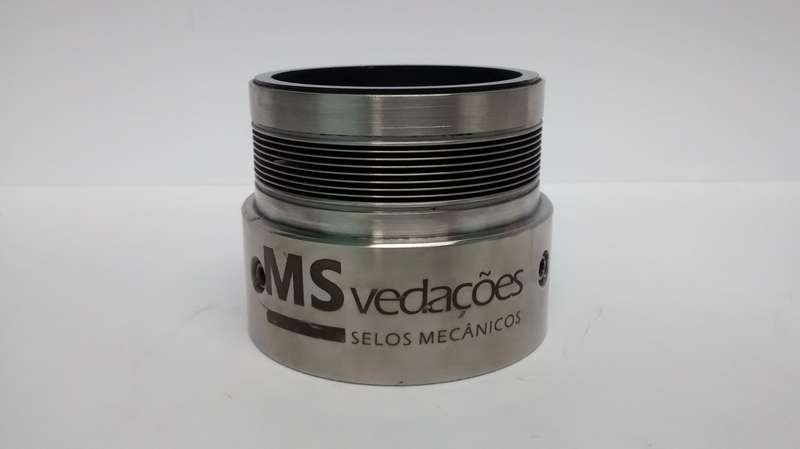

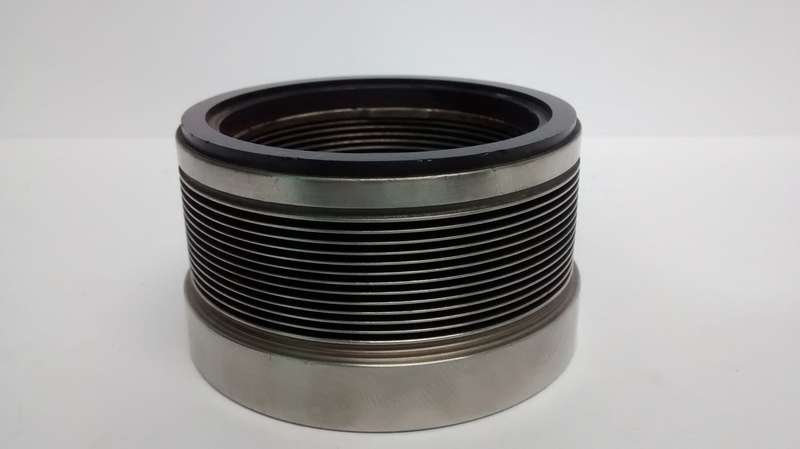

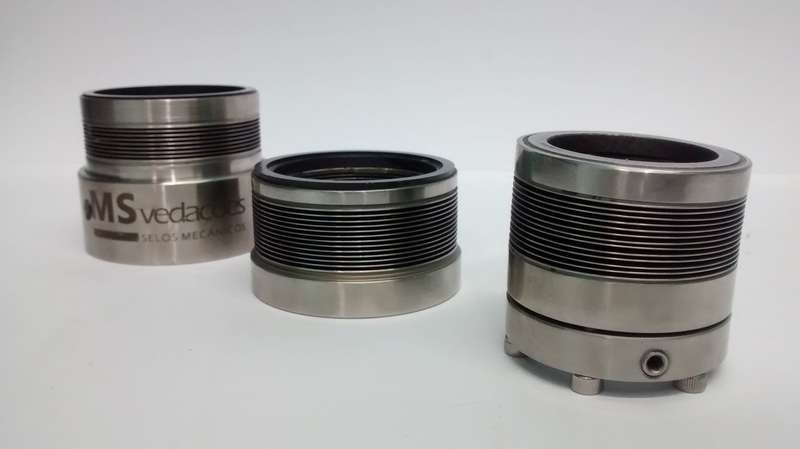

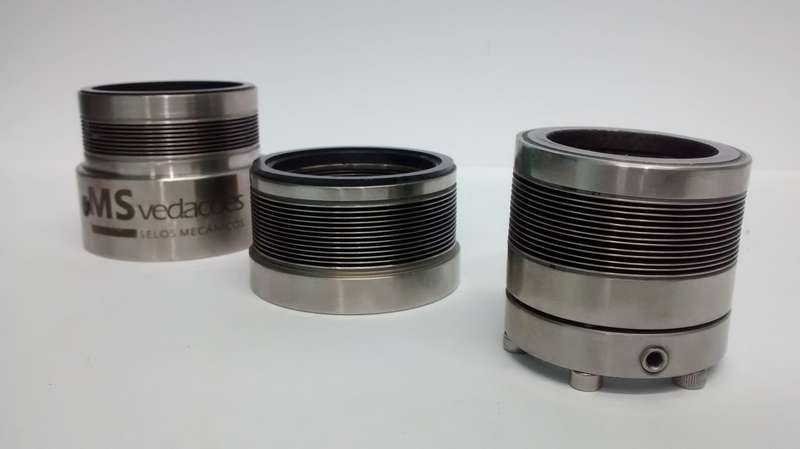

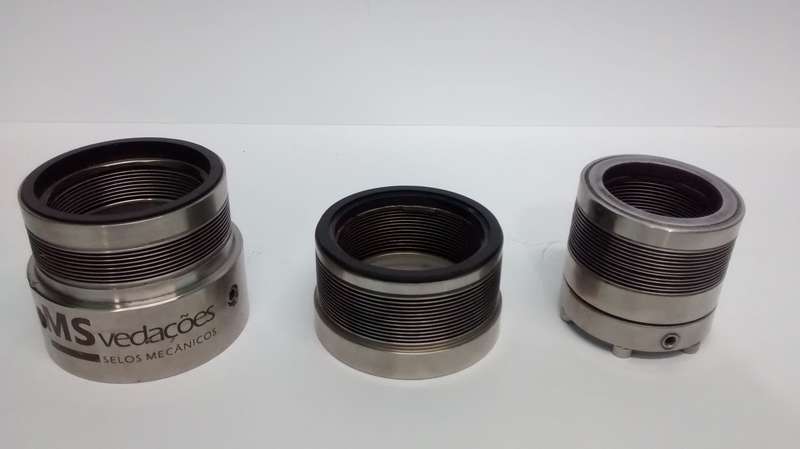

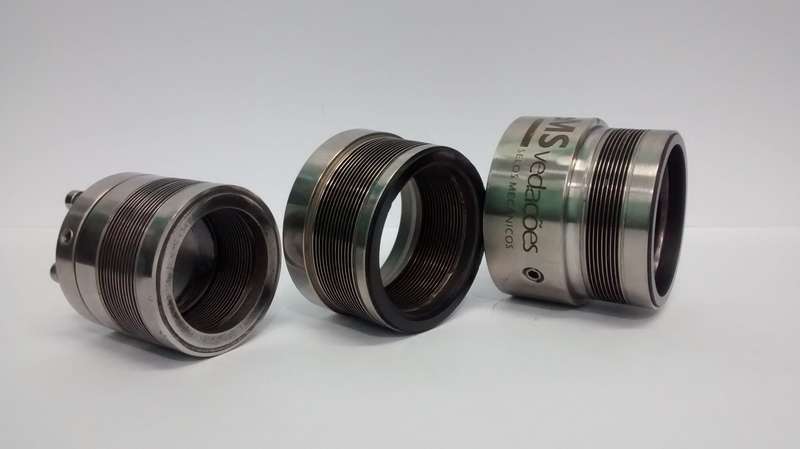

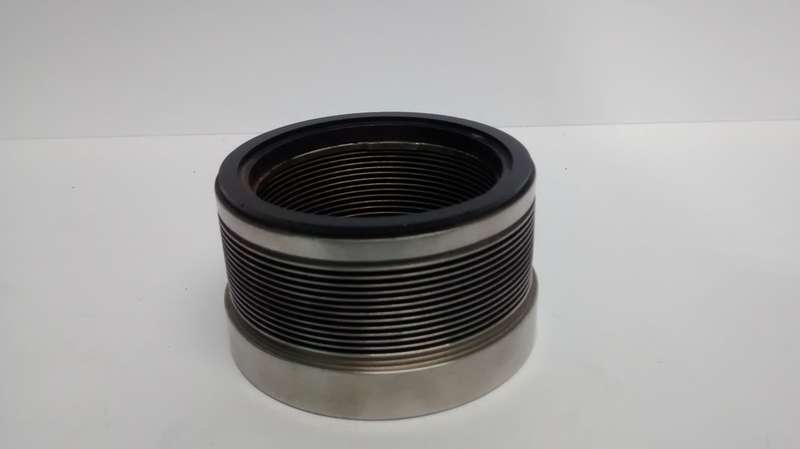

Clique nas imagens para ampliar Selo mecânico fole metalico

SAIBA MAIS SOBRE Selo mecânico fole metalico

Os selo mecânico fole metalico nos materiais em inox Aço inoxidável 316, liga C-276, liga 20, titânio, são feitos a união das Abas são soldados a layser (Abas perfil em S) Também fazendo o efeito de mola e vedação metálica. São projetados principalmente para selagem de hidrocarbonetos quentes para temperaturas até 425ºC,mas também aplicados a criogenia -70ºC , os selos mecânicos fole metálico 9F da MS VEDAÇÕES Ltda correspondem ao selo API682, tipo C. Tanto os selos em disposição de montagem Tamdem, como os duplos, são disponíveis selo mecânico fole metalico estacionários e rotativos. Além disso , estão disponíveis as versões com selo mecânico externo úmido e seco Selo mecânico fole metalico duplo e simples tipo cartucho (API 682, Tipo C) Selo mecânico fole metalico duplo e simples tipo cartucho da família 9Fsão projetados principalmente para selagem de hidrocarbonetos quentes em refinaria de petróleo e plantas petroquímicas. O selo mecânico fole metalico da família 9Fcorrespondem ao selo API682, tipo C. Tanto os selos em tandem, como os duplos, são disponíveis com foles metálicos estacionários e rotativos. Além disso, estão disponíveis as versões com selo mecânico fole metalico externo de contato úmido e seco.

Os selos da família 9Fsão usados nas mesmas aplicações dos seguintes selos:

• Selo Burgmann MFLWT 80
• Selo Flowserve BXRH/BXHH
• Selo John Crane 604/606/609/3609/ECS
• Selo EKK Eagle 34

selo mecânico fole metalico suas características e limites de operação

VANTAGENS

• Vedação secundária “O”ring estático.
• Balanceado Hidroulicamente
• Carga contante nas faces.
• Auto-limpante.
• Fácil de reparar.
• longa vida em serviço
• Fácil instalação
• Construido em uma unica peça.
• O’ring com posicionamento afastadodas faces de contato.
• Facilidade de instalaçãonos equipamentos com caixa de selagem reduzida.
• Possibilidade de utilizar o “O”ring de PTFE / FEP ou TTV
• Tambem possibilita utilizar vedação em Grafoil
• Disponível também em tamanhos métricos.
• Metalurgia especial.

Limites de operação

• Temperatura De -70 até +425°C
• Pressão dinâmica Até 50 bars (com fole metálico reforçado)
• Pressão estática Até 90 bars
• Velocidade Linear Até 50 m/s (com fole metálico padrão)

A série 9Fé uma linha completa de selos mecânicos que oferece excelente confiabilidade e padronização na maioria das aplicações e equipamentos industriais.

Melhore a eficiência operacional em toda a sua unidade com selo mecânico fole metalico

Com base em análises globais extensas de requisitos de equipamentos, expectativas de desempenho, condições operacionais e melhores práticas, os selos 9Fsão os selos cartuchos disponíveis mais eficientes para aplicações gerais. As plantas que padronizam com os selos 9Fcolhem de imediato os benefícios de redução de estoque, maior flexibilidade, disponibilidade rápida, paradas reduzidas e vida útil de selagem mais longa.

Proteja seus funcionários, proteja seu ambiente com selo mecânico fole metalico

Os selos 9Ffazem muito mais do que oferecer um ambiente de trabalho seguro e proteger o ambiente natural do que qualquer outro selo cartucho padrão. Selos simples tem uma bucha de restrição na sobreposta que restringem o vazamento para a atmosfera no caso de vazamento do selo, direcionando o mesmo para o dreno. Os selos duplos pressurizados oferecem um processo sem emissões. Os selos externos dos selos duplos podem suportar condições operacionais mais extremas, e mesmo se o selo interno falhar, o selo externo garante a selagem funcionando como um selo de segurança. Os selos mecânicos duplos possuem o duplo balanceamento, sempre trabalhando com as pressões de faces aliviadas referentes as pressões do produto bombeado ou a pressão do liquido de barreira.

O objetivo dos selos 9Fé de eliminar as possíveis causas de vazamento. A nossa tecnologia de gerenciamento térmico para tolerar trabalhos a seco, os mecanismos de vedação, a circulação de fluido de barreira de alta eficácia, os dispositivos rígidos e os materiais de alta qualidade contribuem para melhorar a vida útil da vedação mesmo em diversas condições de serviço, operações fora do previsto e partidas e paradas constantes. Os selos 9Fsão capazes de sustentar operação ininterrupta por um prazo longo.
